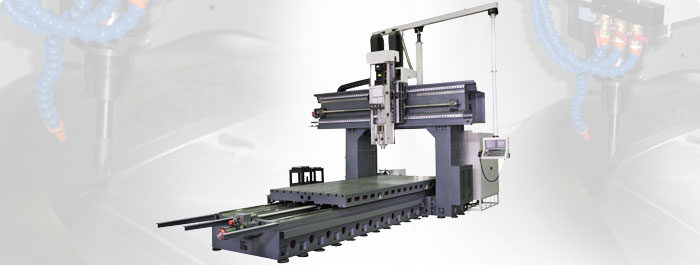

Portal Milling Machine MN series
    • MN series machines, with typical VW products features of rigid structure and high precision, are designed with 5-face function of multi-angle cutting and X-Y roller ways structure. It speeds up 3 axes rapid traverse and increases the machine's efficiency of utilization.
    • 厚實的橫樑截面設計，大幅提升Y軸加工結構剛性，採用雙向等負荷滾柱線軌，確保Y軸之最大切削剛性
    • X軸三軌式滑道設計，大跨距滑軌配置，均勻分配承載載重，搭配寬闊的底座結構，有效提升載重能力與運動精度，提升最佳性能與壽命保證
    • 方形機頭結構設計，搭配6個滾柱式滑塊，Z軸行程可達1~1.4m，仍維持最佳切削剛性，並減少臥式加工時之工件與主軸頭涉範圍，實現五面加工之完整效能，主軸馬達配置設計，將主軸馬達配置於機頭結構內，縮小機頭與工件干涉尺寸，並縮短馬達與主軸的傳動距離，大幅提升主軸傳動效率
  • 機型 單位 MN-
    2223

    		 MN-
    3223/
    30    		 MN-
    4223/
    30    		 MN-
    5223/
    30    		 MN-
    6223/
    30    		 MN-
    8223/
    30    		 MN-
    10223/
    30    		 MN-
    3226/
    33    		 MN-
    4226/
    33    		 MN-
    5226/
    33    		 MN-
    6226/
    33    		 MN-
    8226/
    33    		 MN-
    10226/
    3
    　　　行程
    X軸行程 mm 2,200 3,200 4,200 5,200 6,200 8,200 10,200 3,200 4,200 5,200 6,200 8,200 10,200
    Y軸行程 mm 2,300/3,000/3,000 2,600/3,300/3,300
    Z軸行程 Box
    way    		 mm 920/1,020(選購) 920 /1,020(選購)
    線軌式主軸頭 mm 1,000(選購)/1,200(選購)
    　　　工作台
    Table
    尺寸    		 mm 2,000
    ×
    2,050    		 3,000
    ×
    2,050    		 4,000
    ×
    2,050    		 5,000
    ×
    2,050    		 6,000
    ×
    2,050    		 8,000
    ×
    2,050    		 10,000
    ×
    2,050    		 3,000
    ×
    2,450    		 4,000
    ×
    2,450    		 5,000
    ×
    2,450    		 6,000
    ×
    2,450    		 8,000
    ×
    2,450    		 10,000
    ×
    2,450
    Max.
    table
    load    		 kg 9,000 11,000 13,000 15,000 18,000 21,000 24,000 11,000 13,000 15,000 18,000 21,000 24,000
    　　　主軸
    主軸
    motor
    (連續/30分鐘額定)    		 kW 18.5/22(22/26 選購)
    主軸 主軸轉速 硬軌式主軸頭 2-
    step gear    		 rpm 4,500/6,000(選購)
    Belt-
    driven    		 rpm 8,000/10,000(選購)
    線軌式主軸頭 2-
    step gear    		 rpm 4,200/6,000(選購)
    皮帶式 rpm 10,000(選購)
    　　　進給
    切削進給速率 mm/
    min    		 1-7,000
    快速進給速率 m/
    min    		 X：24
    Y：20
    Z：15    		 X：18
    Y：20
    Z：15    		 X：12
    Y：20
    Z：15    		 X：24
    Y：20
    Z：15    		 X：18
    Y：20
    Z：15    		 X：12
    Y：20
    Z：15
  • 標準功能與附件
    1. Fanuc 0i MD控制器
    2. 硬軌機頭4,500 rpm兩段齒輪變速主軸
    3. 主軸齒輪及冷卻系統
    4. 雙油壓缸及氮氣輔助配重系統
    5. X ,Y axis ball screw supporter(X > 5m)
    6. 40把刀及刀臂式自動換刀系統
    7. 中央集中自動進給潤滑裝置
    8. 三軸潤滑油獨立收集裝置
    9. 全封式防護罩(不含頂面)
    10. 工作燈
    11. 三色警示燈
    12. 主軸錐孔清潔吹氣
    13. 分離式手搖輪
    14. 操作側清潔水槍及空氣接口
    15. RS232/RJ45介面
    16. 絕對式位置檢出器
    17. 喬崴進FX系列人機介面
    18. Coolant system (Ring & Nozzle)(only for box way spindle)(without AC interface)
    19. 電器箱熱交換器
    20. 工作台側螺旋式切削輸送器
    21. 鏈式鐵屑輸送機
    22. 地基墊塊及調整螺栓
    23. . 工具箱
    24. 操作維修手冊及控制電路資料
    選購功能與附件
    1. 6,000 rpm 兩段齒輪變速主軸
    2. 8,000rpm/10,000rpm直結/皮帶式主軸
    3. 60/90把刀刀庫(立/臥式任意高度換刀)( NFxx30/33)
    4. 油路刀把介面(立式主軸)
    5. 主軸中心出水系統(立式主軸)
    6. HEIDENHAIN全閉環光學尺
    7. 立柱加高100/200/300/400/500mm
    8. 副工作台
    9. 油水分離裝置
    10. 油霧冷卻裝置
    11. 旋轉工作台
    12. 預留第四軸介面
    13. 三軸手搖輪( X, Y, Z separated)
    14. 自動刀長量測
    15. 自動工件量測
    16. Semi-automatic head attachment: 90 degree / extended / 2-axis(NF&NF-AC)
    17. 全自動90度頭/延長頭/二軸頭(NF)
    18. 變壓器
    19. 集屑桶
    • AH全自動五面加工組合：Y軸行程+700mm/自動換頭/自動頭艙/立式及臥式主軸自動換刀
    • AC：多頭選擇，自動夾取(可選購懸臂支架)
