切削应用材料 - 钢材

车灯模

• 展示切削机台：ASM
• 材质：2311 模具钢
• 尺寸：L360 x W160 x H360mm
• 倾斜刀轴加工，避免零点加工，有效提升加工效率
• 多轴投影加工
• 高表面粗糙度： Ra0.4µm
• 最佳刀尖点管理，接刀无断差

车灯模

• 展示切削机台：SE/ GS/ GSF
• 材质：P20 模具钢
• 尺寸：L800 x W550 x H250mm
• 0.2G高加减速模具切削
• D25高进给粗加工：F10,000 mm/min
• D10R5高速模面精加工：S12,000 rpm, F4,000 mm/min
• 高表面粗糙度：Ra0.4μm
• 轮廓精度：0.04 mm

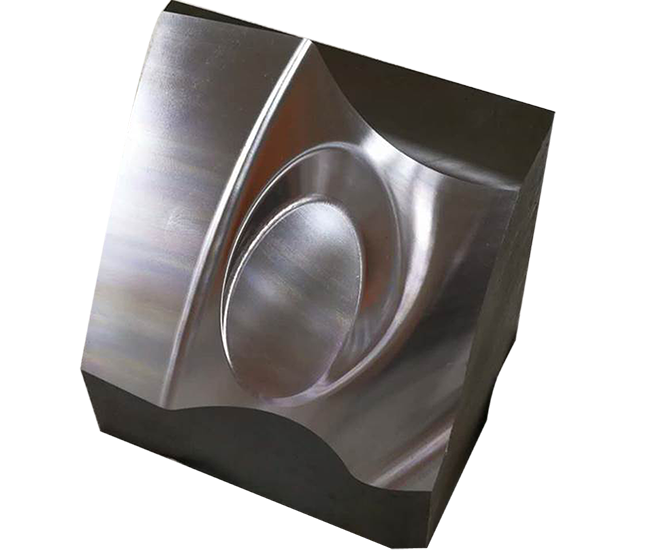

汽车反射灯公模

• 展示切削机台：SE/GS系列
• 材质：NAK80模具钢
• 尺寸：160 x 160 x 100 mm
• 高表面粗糙度：Ra 0.4μm
• 0.02 mm 轮廓精度
• D3R1.5球刀投影加工
• 主轴转速 : 12,000 rpm
• 进给率 : 1,500 mm/min

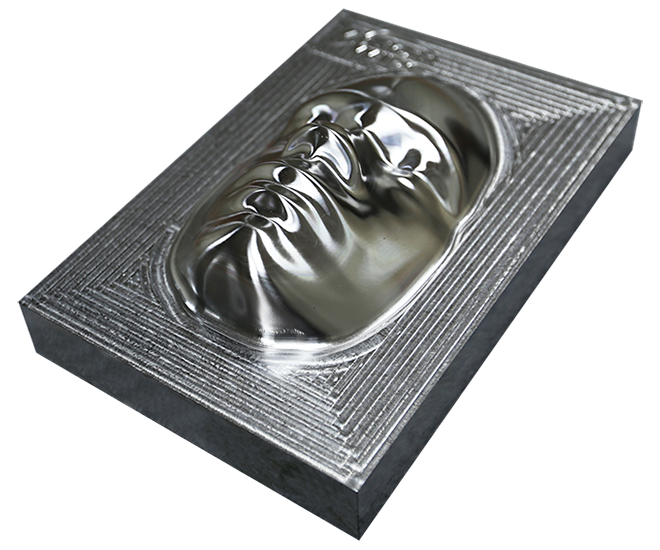

脸谱公模

• 展示切削机台：F 系列
• 材质：S45C
• 尺寸：300 x 200 x 100 mm
• 高速高精度模具加工
• 高轮廓精度
  • 98.5%点位误差 < 0.02mm
  • 85.8%点位误差 < 0.012mm
• D12R6 球刀
• 45° 往复投影加工
• 主轴转速 : 10,000 rpm
• 进给率 : 4,000 mm/min

奔驰模

• 材质：NAK 80模具钢
• 0.2G高加减速模具切削
• 高进给粗加工：D25、F10,000mm/min
• 高速模面精加工：F4,000mm/min
• 高表面粗糙度：Ra 0.4μm
• 轮廓精度0.04 mm
• 45度往复投影加工
• 主轴转速 : 12,000 rpm
• 进给率 : 4,000 mm/min

模具验证件

• 展示切削机台：GS/ SE
• 材质：2311
• 尺寸：150 x 60 x 30 mm
• D4R2 球刀精修
• 环绕插补铣削无接痕
• 精准 Z 换向切削，棱角清晰
• 高表面粗糙度： Ra 0.8µm

汽车底板模

• 材质：P20
• 尺寸：L640mm x W505mm x H270mm
• 精修刀具：D16R8球刀
• 精修步距：0.3mm
• 刀具路径：45度往复投影加工
• 模面精修高速进给 F3000→F5000
• 高加减速切削 0.05G→0.2G
• 切削时间低减 20%，6hr08min→4hr54min
• 高表面粗糙度：Ra 0.6μm
• 主轴转速：15000 rpm
• 进给率：5000mm/min

模座高速进给切削

• 展示切削机台: SE / GS
• 材质：S45C
• 尺寸：800 x 500 x 250mm
• Vc 220 m/min
• 10 m 高进给切削
• 0.006 mm 高摚孔定位精度 (Pitch 400x700mm)
• 主轴转速： 2,000 rpm
• 刀具：D40 R1 高进给铣刀

球模

• 展示切削机台：GS/ SE
• 材质：2311 模具钢
• 尺寸：300 x 200 x 150 mm
• D12R6 球刀精修
• 环绕插补铣削无接痕
• 高表面粗糙度：Ra 0.4µm

深腔模具

• 展示切削机台：SM
• 材质：P20 模具钢
• 短距环绕加工,高精度进给控制
• 四象限换向无振纹
• 同动加工保持高光洁度无过切、振纹
• 平面精度：-0.011 ~ 0.006mm
• 球面精度：-0.012 ~ 0.006mm
• D20R1 端刀精修
• 主轴转速：3,500rpm
• 进给率：5,200mm/min

大型轮胎模

• 展示切削机台：FA
• 材质：S45C
• 尺寸：660 x 600 x 260 mm
• 五轴同动R角清角加工
• F10,000 D25高进给粗加工
• F3,000 R6 精加工
• 多轴投影加工
• 主轴转速：15,000 rpm
• 进给率：4,000 mm/min

类机匣验证工件

• 展示切削机台：GSF
• 材质：碳钢
• 尺寸：D600 x H400mm
• 六轴铣车复合加工
• 单一机台一次装夹完成多种铣车加工
• 0.04mm高精度刀尖点管理

顶面粗车

• 主轴转速：100 rpm
• 进给速度：0.35mm/rev
• 切深：2mm

深头孔精修

• 精修刀具：D16端铣刀
• 主轴转速：2,500rev/min
• 切削速度：4,500mm/min
