VBH 系列

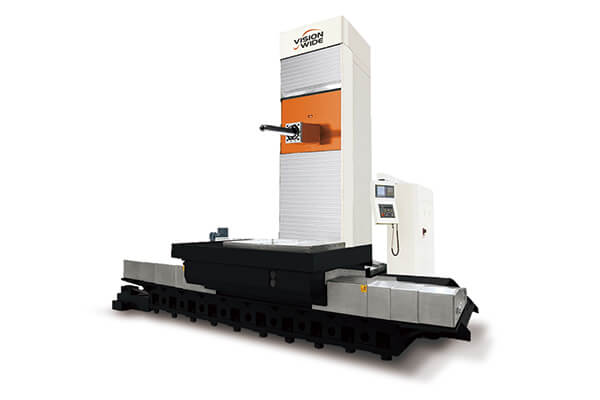

VBH系列臥式搪銑加工中心機

    • VBH系列高精度與高扭力臥式搪銑性能
    • 主軸置於立柱中心，提供高速高精度的機台
    • 大工作台面，大幅滿足能源、石油、造船、大型結構件、工程機械、柴油發動機體等加工應用
  • 機型 單位 VBH-110-1250 VBH-110-1416 VBH-110-1618 VBH-130-1416 VBH-130-1618 VBH-130-1822 VBH-130-2025 VBH-130-2525 VBH-130-2530
    X軸行程 mm 2,000 / 2,500 (選購) 2,000 / 2,500 (選購) 2,000 / 2,500 (選購) 3,000 / 3,500 (選購) 3,000 / 3,500 (選購) 3,500 / 4,000 (選購) 4,500 / 5,000 (選購)
    Y軸行程 mm 1,600 / 2,000 (選購) 1,600 / 2,000 (選購) 2000 2,000 / 2,500 (選購) 2,000 / 2,500 (選購) 2,500 / 3,000 (選購) 2,500 / 3,000 (選購) 2,500 / 3,000 (選購) 3,000 / 3,500 (選購)
    Z軸行程 mm 1,500 1,500 / 2,000 (選購) 1,500 / 2,000 (選購) 1,500 / 2,000 (選購) 1,500 / 2,000 (選購) 2,000 / 2,500 (選購) 2,000 / 2,500 (選購)
    W軸行程 mm 550 700
    工作台尺寸（長×寬） mm 1,250 x 1,250 1,400 x 1,600 1,600 x 1,800 1,400 x 1,600 1,600 x 1,800 1,800 x 2,200 2,000 x 2,500 2,500 x 2,500 2,500 x 3,000
    工作台最大載重（中心區域） kg 5,000 6,000 / 10,000 (選購) 15,000 / 20,000 (選購) 6,000 / 10,000 (選購) 15,000 / 20,000 (選購) 20,000 20,000 / 30,000 (選購) 35,000 / 40,000 (選購) 40,000 / 45,000 (選購)
    主軸鼻端至工作台中心距離 mm -125~425~1,925 -25~525~2,025 -25~525~2,025 -40~660~2,160 / -40~660~2,660 (選購) 60~760~2,260 / 60~760~2,760 (選購) 165~865~2,865 / 165~865~3,365 (選購)
    主軸中心至工作台面距離 mm 0~1,600 / 0~2,000 (選購) 0~1,600 / 0~2,000 (選購) 0~2,000 0~2,000 / 0~2,500 (選購) 0~2,000 / 0~2,500 (選購) 0~2,500 / 0~3,000 (選購) 0~2,500 / 0~3,000 (選購) 0~2,500 / 0~3,000 (選購) 0~3,000 / 0~3,500 (選購)
    主軸轉速 rpm 3,500 3,000
    主軸功率（連續／30分鐘） kW 18.5 / 22 22 / 30
    主軸扭力（連續／30分鐘） Nm 972 / 1,155 1,444 / 1,970

    ※詳細資訊請洽喬崴進業務
