切削應用 - 航太

機身C型框

• 展示切削機台：GSF
• 材質：Al 6061
• D32仿形銑刀粗加工
• 材料移除率：3000 cc/min
• D20端銑刀精修
• 五軸同動精修加工
  • 傾斜外壁加工
  • 內壁槽壁加工
  • 補強肋頂部結構加工

機翼肋板

• 展示切削機台：GSF
• 材質：Al 6061
• 尺寸：L1,225 x W625 x H55 mm
• 成品/素材比：84%
• D63仿型銑刀高效率加工
• 五軸同動 D20 精加工
• 側向圓角採用臥式加工
• 一次裝夾，總加工工時：3hr.

鋁合金零件

• 展示切削機台：SE
• 材質：Al6061
• 尺寸：L1,425 x W680 x H70 mm
• 24 m/min 高速切削進給
• D25 端銑刀 等囓合角加工工法
• 高切深 Ap 70mm, 2.8 times 高切深比(D/Ap)
• 主軸轉速：10,500 rpm
• 進給率：24,000 mm/min
• 鋁合金切削效率：1,00 cc/min-kW

機身地板框

• 展示切削機台：GSF
• 材質：Al 6061
• 尺寸：L1,250 x W620 x H60 mm
• 成品/素材比：85%
• D63仿型銑刀高效率加工
  • Ae50mm ; Ap20mm ;
  • 移除率：5,000cc/min
• 一次裝夾，總加工工時：3.4hr.
• 五軸同動精修加工

航太鋁合金機架

• 展示切削機台：SE
• 材質：Al 6061
• 尺寸：L1,255 x W480 x H85mm
• D32 仿型銑刀
• 切深：10mm / 切寬：20mm
• 主軸轉速：12,000 rpm
• 進給率：9,000mm/min
• 利用仿型銑刀使用擺線切削進行粗加工
• 高速進給中粗加工
• 使用端銑刀於薄壁精加工

航太鋁合金工字樑

• 展示切削機台：GSF
• 材質：Al 6061
• 尺寸：L1,200 x W180 x H72 mm
• 成品/素材比：96%
• 臥式夾持，兩面加工
• 單一工序裝夾
• 總加工工時：2.4hr
• 五軸同動加工精加工
• 最小壁厚：2.4mm

航太鋁合金加工

• 展示切削機台：GSF
• 材質：Al 6061
• 成品/素材比：86%
• 臥式夾持，兩面加工
• 單一工序裝夾
• 仿型銑刀高速移除加工
  • D32刀具
  • S18,000 rpm, F10,000 mm/min
  • Ae24mm. Ap5mm
• 五軸同動加工精加工

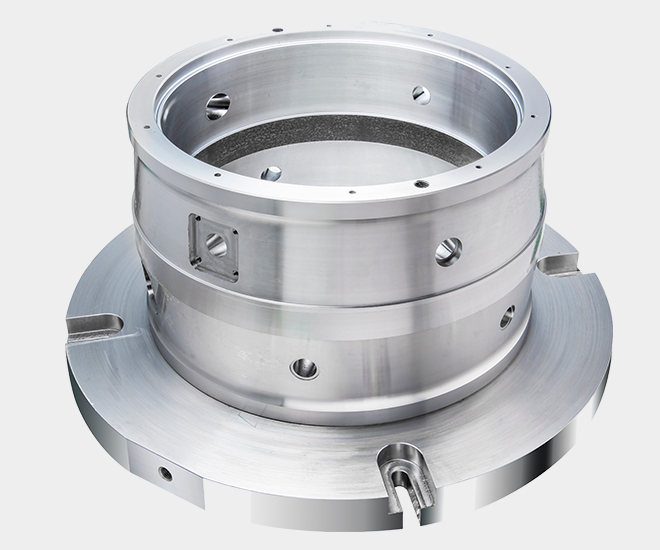

類機匣驗證工件

• 展示切削機台：GSF
• 材質：碳鋼
• 尺寸：D600 x H400mm
• 六軸銑車複合加工
• 單一機台一次裝夾完成多種銑車加工
• 0.04mm高精度刀尖點管理

頂面粗車

• 主軸轉速：100 rpm
• 進給速度：0.35mm/rev
• 切深：2mm

深頭孔精修

• 精修刀具：D16端銑刀
• 主軸轉速：2,500rev/min
• 切削速度：4,500mm/min

S試件

• 展示切削機台：GSF/ ASM
• 材質：鋁合金
• 尺寸：210 x 290 x 180 mm
• 五軸同動加工
• 主軸轉速 : 10,500 rpm
• 進給速度 : 4,000mm/min
• 輪廓精度 ±0.03mm (ISO標準±0.05mm)

航太複材CFRP結構

• 切削展示機台：ADM
• 材料：CFRP
• 尺寸：L1,060 x W120 x H90 mm
• 五軸加工方案，一次裝夾
• 12,000 rpm 端銑刀五軸同動槽銑加工
• 18,000 rpm 高速鑽孔，避免脫層
• -10℃冷風槍應用，有效控制切削溫度
• 真空集塵裝置，減少粉塵污染
• 加工工時：30min

航太複材蜂巢結構

• 切削展示機台：UC
• 材料：Nomes Honeycomb
• 六軸加工超音波加工
• 20,000Hz 超音波追頻切削系統
• 超音波三角刀定位切割
• 超音波圓盤刀精修
• 真空吸盤有效夾持工件

航太複材鋁蜂巢結構

• 切削展示機台：UC /GSF
• 材料：Aluminium Honeycomb
• 五軸加工超音波加工
• 20,000Hz 超音波追頻切削系統
• 超音波三角刀定位切割
• 超音波圓盤刀精修
• 真空吸盤有效夾持工件
