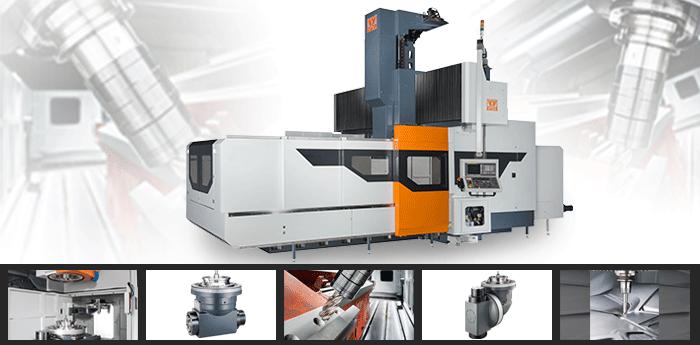

龙门加工中心 动梁/定梁五面加工 HF系列
    • 秉持乔崴进一贯地高刚性结构设计，HF机型更具五面加工中心机的高精度指标，以坚实的结构与优异的几何精度，打造全方位高效能切削。
    • 高刚性阶梯式横梁结构外型，横梁结构厚度超过1,1m，有效提升轨道跨距，提供Y轴最佳的轴运动真直度与重切削刚性。
    • Y轴采用65mm超荷重滚柱滑轨，相对提升滚珠型40%以上刚性，提供更高之切削负载与更高使用寿命。
    • 全行程轨道支撑设计，底座结构厚实超宽的设计尺寸，具备高刚性结构基础，大幅提升工作台载重能力与工件运动的动态水平精度，达成切削的稳定性与抗震性。
    • 一体式铸造立柱结构，搭配厚实的立柱截面尺寸，有效连结横梁与底座之刚性传递，大幅提升YZ轴切削刚性。
    • XY轴精密螺杆支撑机构可有效避免螺杆因重量所产生下垂变形，不但提高定位精度，更确保螺杆之使用寿命。(行程X轴＞4m、Y轴＞3m机型)
    • 主轴中心与Z轴滑轨最小距离设计，缩短切削力臂，大幅提升切削刚性。
  • 机型 单位 HF-4235/42 HF-5235/42 HF-6235/42 HF-8235/42 HF-10235/42 HF-4240/47 HF-5240/47 HF-6240/47 HF-8240/47 HF-10240/47
    　　　行程
    X轴行程 mm 4,200 5,200 6,200 8,200 10,200 4,200 5,200 6,200 8,200 10,200
    Y轴行程 mm 3,500/4,200 4,000/4,700
    Z轴行程 硬轨式
    主轴头    		 mm 920/1,020(选购) 920/1,020(选购)
    线轨式
    主轴头    		 mm 1,000(选购)/1,200(选购)/1,400(选购) 1,000(选购)/1,200(选购)/1,400(选购)
    　　工作台
    工作台面积 mm 4,000×
    3 ,000    		 5,000×
    3 ,000    		 6,000×
    3,000    		 8,000×
    3,000    		 10,000×
    3,000    		 4,000×
    3,500    		 5,000×
    3,500    		 6,000×
    3,500    		 8,000×
    3,500    		 10,000×
    3,500
    工作台
    最大载重    		 kg 20,000 24,000 28,000 32,000 36,000 20,000 24,000 28,000 32,000 36,000
    　　　主轴
    主轴马达
    (连续/30分钟额定)    		 kW 22/26(30/37选购) 22/26(30/37选购)
    主轴转速 硬轨 二段齿轮箱轴 rpm 4,000/6,000(选购) 4,000/6,000(选购)
    皮带式 rpm 8,000/10,000(选购) 8,000/10,000(选购)
    线轨 二段齿轮箱轴 rpm 22/26kW: 4,000/6,000(选购) ; 30/37kW: 3000(选购)/5500(选购) 22/26kW: 4,000/6,000(选购) ; 30/37kW: 3000(选购)/5500(选购)
    直结式 rpm 10,000(选购) 10,000(选购)
    　　　进给
    切削进给速率 mm/min 1-7,000 1-7,000
    快速进给速率 m/min X:10 Y:10 Z:12 X:10 Y:10 Z:12 X:8 Y:10 Z:12 X:8 Y:10 Z:12 X:8 Y:10 Z:12 X:10 Y:10 Z:12 X:10 Y:10 Z:12 X:8 Y:10 Z:12 X:8 Y:10 Z:12 X:8 Y:10 Z:12
    　　自动换刀
    刀库容量 立式换刀 pcs 40/60 (选购) 40/60 (选购)
    落地式立式换刀 pcs 40(选购)/60(选购) 40(选购)/60(选购)
    立卧式换刀 pcs 32 (选购) / 40 (选购) / 60 (选购) 32 (选购) / 40 (选购) / 60 (选购)
    　　其他
    机械净重 kg 57,000 / 59,000 63,000 / 65,000 69,000 / 71,000 83,000 / 85,000 99,000 / 100,000 58,000 / 60,000 64,000 / 66,000 70,000 / 72,000 84,000 / 86,000 100,000 / 101,000
    机械毛重 kg 61,000 / 63,000 68,000 / 70,000 75,000 / 77,000 91,000 / 93,000 107,000 / 108,000 62,000 / 64,000 69,000 / 71,000 76,000 / 78,000 92,000 / 94,000 108,000 / 110,000
  • 标准功能与附件
    1. FANUC 0iMD 控制器
    2. 硬轨机头4,000rpm两段齿轮变速主轴
    3. 主轴油温冷却装置
    4. 双油压缸及氮气辅助配重系统
    5. X, Y轴导螺杆防震支撑系统(X轴4m以上)
    6. 中央集中自动进给润滑装置
    7. 三轴润滑油独立收集装置
    8. 主轴锥孔清洁吹气
    9. 操作侧清洁水枪及空气接口
    10. 切削液冷却系统
    11. 40把刀及刀臂式自动换刀系统
    12. 4片式防护钣金
    13. 左右移动悬臂式操作箱
    14. 工作台侧弹簧式卷屑装置
    15. 链式铁屑输送机
    16. 电器箱配备热交换器
    17. 工作灯
    18. 程序结束及警示灯
    19. 分离式手摇轮
    20. 脚踏式主轴松刀开关
    21. RS232及RJ45 网络传输
    22. XYZ轴绝对式位置检出器
    23. XYZ轴行程极限硬件保护
    24. 主轴切削负载软件保护
    25. 自动断电功能
    26. 乔崴进VW-FX100人机界面
    27. 地基水平垫块及基础螺栓
    28. 调整用工具及工具箱
    29. 技术手册(操作、保养手册及电路图)
    选购功能与附件
    1. 6,000rpm两段齿轮变速主轴
    2. 8,000/ 10,000rpm 直结/皮带式主轴
    3. Z轴行程1020mm(硬轨式主轴头，适用齿轮式/皮带式主轴)
    4. Z轴行程1000/1200/1400mm(线轨式主轴头，适用齿轮式/直结式主轴)
    5. 立柱加高 200/ 300/ 400/ 500/ 600/ 800 mm
    6. 主轴环状式切削冷却装置(限 无附加头)
    7. 主轴中心出水系统20/70 bar(立式主轴)
    8. 油路刀把接口
    9. 油路刀把5/20 bar切削液界面
    10. 切削液油水分离装置
    11. 切削油雾冷却装置
    12. 60把刀及刀臂式自动换刀系统
    13. 全封式防护罩(不含顶面)
    14. 上下左右移动高悬吊式操作箱
    15. 工作台侧叶片式卷屑装置
    16. 集屑桶
    17. 电器箱配备冷气机
    18. XYZ轴全死循环光学尺
    19. 三轴独立手摇轮
    20. 副工作台
    21. 旋转工作台
    22. 预留第四轴接口(油压装置及电气接口)
    23. 意外断电Z轴拉升功能
    24. 自动刀长量测
    25. 自动工件量测
    26. 变压器
    27. 自动暖机功能
    全自动附加头选购附件
    1. Z轴行程1000/1200/1400mm(线轨式主轴头)
    2. 自动AC90度头/二轴头/AC延长头
    3. 自动AC深搪孔头/微小头/客制化附加头
    4. 立卧式换刀32/ 40/ 60把刀刀库(限用HF-xx42/47机型)
    5. 操作侧手动悬臂头仓(一附加头)
    6. 操作侧自动悬臂头仓(一附加头一防护盖)
    7. 刀库侧自动头仓：(限用HF-xx42/47机型)
      单站式自动头仓(一附加头一防护盖)
      二站式自动头仓(二附加头一防护盖)
      三站式自动头仓(三附加头一防护盖)
    8. AC90度头主轴中心出水系统20bar
