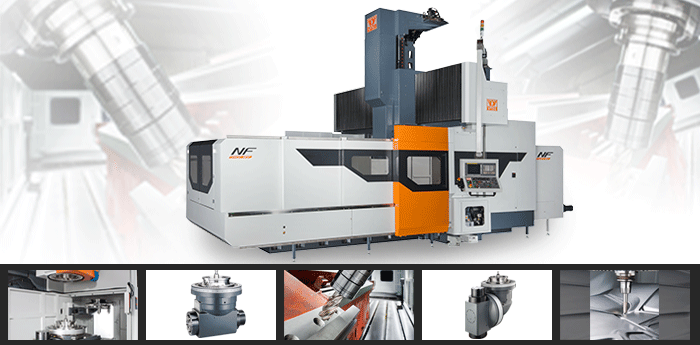

龙门加工中心 动梁/定梁五面加工 NF系列
    • 以实现龙门加工中心机的高效率切削性能，NF机型具备乔崴进产品高刚性结构确保精度基础的传统特色，并更进一步加大结构刚性，以达成五面加工中心机的多角度加工性能，XY轴并搭配滚柱式线轨，提升三轴快送速度性能，以提升机械之整体稼动效能。
    • 厚实的横梁截面设计，大幅提升Y轴加工结构刚性，采用双向等负荷滚柱线轨，确保Y轴之最大切削刚性
    • X轴三轨式滑道设计，大跨距滑轨配置，均匀分配承载载重，搭配宽阔的底座结构，有效提升载重能力与运动精度，提升最佳性能与寿命保证
    • 方形机头结构设计，搭配6个滚柱式滑块，Z轴行程可达1~1.4m，仍维持最佳切削刚性，并减少卧式加工时之工件与主轴头涉范围，实现五面加工之完整效能，主轴马达配置设计，将主轴马达配置于机头结构内，缩小机头与工件干涉尺寸，并缩短马达与主轴的传动距离，大幅提升主轴传动效率
    • 自动立\卧主轴换刀
    • 自动头舱(单头式)
    • 可搭配全自动五面加工机能，Y轴行程加长700mm
  • 机型 单位 NF-
    3230    		 NF-
    4230    		 NF-
    5230    		 NF-
    6230    		 NF-
    8230    		 NF-
    10230    		 NF-
    3233    		 NF-
    4233    		 NF-
    5233    		 NF-
    6233    		 NF-
    8233    		 NF-
    10233
    　　　行程
    X轴行程 mm 3,200 4,200 5,200 6,200 8,200 10,200 3,200 4,200 5,200 6,200 8,200 10,200
    Y轴行程 mm 3,000 3,300
    Z轴
    行程    		 线轨式
    主轴头    		 mm 1,000/1,200(选购)
    　　工作台
    工作台面积 mm 3,000
    ×
    2,050    		 4,000
    ×
    2,050    		 5,000
    ×
    2,050    		 6,000
    ×
    2,050    		 8,000
    ×
    2,050    		 10,000
    ×
    2,050    		 3,000
    ×
    2,450    		 4,000
    ×
    2,450    		 5,000
    ×
    2,450    		 6,000
    ×
    2,450    		 8,000
    ×
    2,450    		 10,000
    ×
    2,450
    工作台
    最大载重    		 kg 13,000 16,000 20,000 22,000 24,000 26,000 13,000 16,000 20,000 22,000 24,000 26,000
    　　　主轴
    主轴马达
    (连续/30分钟额定)    		 kW 18.5/22(22/26选购)
    主轴转速 硬轨 二段
    齿轮箱轴    		 rpm 4,500/6,000(选购)
    皮带式 rpm 8,000/10,000(选购)
    线轨 二段
    齿轮箱轴    		 rpm 4,200/6,000(选购)
    皮带式 rpm 10,000(选购)
    　　　进给
    切削进给速率 mm/min 1-7,000
    快速进给速率 m/
    min    		 X:24 X:18 X:12.5 X:10 X:8 X:8 X:24 X:18 X:12.5 X:10 X:8 X:8
    Y:15
    Z:15
  • 标准功能与附件
    1. Fanuc 0i MD控制器
    2. 硬轨机头4,500 rpm两段齿轮变速主轴
    3. 主轴齿轮及冷却系统
    4. 双油压缸及氮气辅助配重系统
    5. X. Y轴导螺杆防震支撑装置(X轴4m以上)
    6. 60把刀刀库(立/卧式任意高度换刀)
    7. 中央集中自动进给润滑装置
    8. 三轴润滑油独立收集装置
    9. 全封式防护罩(不含顶面)(X<8m)
      4片式防护钣金(X≧8m)
    10. 工作灯
    11. 三色警示灯
    12. 主轴锥孔清洁吹气
    13. 分离式手摇轮
    14. 操作侧清洁水枪及空气接口
    15. RS232/RJ45接口
    16. 绝对式位置检出器
    17. 乔崴进FX系列人机接口
    18. 电器箱热交换器
    19. 工作台侧螺旋式切屑输送器
    20. 链式铁屑输送机
    21. 地基垫块及调整螺栓
    22. 工具箱
    23. 操作维修手册及控制电路数据
    选购功能与附件
    1. 6,000 rpm 两段齿轮变速主轴
    2. 8,000rpm/10,000rpm直结/皮带式主轴
    3. 90把刀刀库(立/卧式任意高度换刀)
    4. 油路刀把接口(立式主轴)
    5. 主轴中心出水系统(立式主轴)
    6. 切削液系统(环状及喷管)(适用硬轨主轴，但加装附加头则无法使用)
    7. HEIDENHAIN全死循环光学尺
    8. 立柱加高100/200/300/400/500mm
    9. 副工作台
    10. 油水分离装置
    11. 油雾冷却装置
    12. 旋转工作台
    13. 预留第四轴接口
    14. 三轴手摇轮
    15. 自动刀长量测
    16. 自动工件量测
    17. 半自动90度头/延长头/万向头(NF-AC)
    18. 全自动90度头/延长头/二轴头
    19. 变压器
    20. 集屑桶
    • AH全自动五面加工组合：Y轴行程+700mm/自动换头/自动头舱/立式及卧式主轴自动换刀
    • AC：多头选择，自动夹取(可选购悬臂支架)
