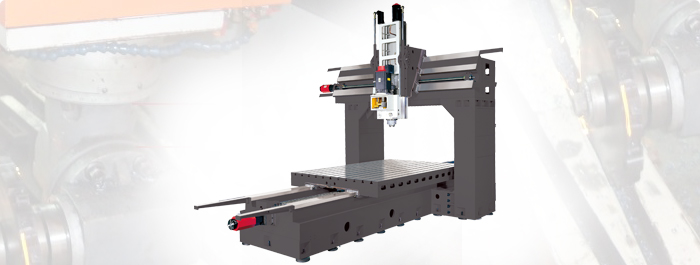

龙门型数控铣床
-
- 方轨式龙门数控铣床适用于各类切削，高刚性机台在重切削时，机台稳固如山，表现亮丽。全铸件方型导轨结构，结合精密铲花技术，确保机械最佳刚性与低运动摩擦特性
- Y轴滑轨斜背三轨式设计，与YZ轴直结式马达设计，同时兼具超重切削能力与高加减速性能之精密加工能力，为中大型零件与模具加工之最佳选择。
- 横梁65度斜背式设计，有效提供Y轴轨道承载面跨距，采用三滑道轨设计，提供同型门宽中最大之重切削能力
- YZ轴采用马达与螺杆直结式设计，配合加大功率伺服马达，确保最佳伺服传动精度及加速特性
- 全系列机型X轴传动机构采用齿轮式设计，精确传达伺服马达精度，并提升传动扭力2~4 倍
- 主轴与轴螺杆独立冷却装置，分离控制冷却温度于室温-2°C内，以确保加工时之最佳螺杆与铸件本体之热变位精度
-
| 机型 |
单位 |
MF-2000 |
MF-3000 |
MF-4000 |
MF-5000 |
MF-3026 |
MF-4026 |
MF-5026 |
| 行程 |
| X轴行程 |
mm |
2,200 |
3,200 |
4,200 |
5,200 |
3,200 |
4,200 |
5,200 |
| Y轴行程 |
mm |
2,300 |
2,600 |
| Z轴行程 |
mm |
920/1,020(选购) |
| 工作台 |
| 工作台面积 |
mm |
2,200
×
2,050 |
3,200
×
2,050 |
4,200
×
2,050 |
5,200
×
2,050 |
3,200
×
2,050 |
4,200
×
2,050 |
5,200
×
2,050 |
工作台
最大载重 |
kg |
9,000 |
11,000 |
13,000 |
15,000 |
11,000 |
13,000 |
15,000 |
| 主轴 |
主轴马达
(连续/30分钟额定) |
kW |
18.5/22(22/26选购) |
主轴转速
(二段齿轮箱轴) |
rpm |
4,500/6,000(选购) |
主轴转速
(皮带式) |
rpm |
8,000/10,000(选购) |
| 主轴孔锥度 |
|
BT50 |
| 进给 |
| 切削进给速率 |
mm/min |
1-7,000 |
| 快速进给速率 |
m/min |
XYZ：12 |
X：10, YZ：12 |
XYZ：12 |
X：10, YZ：12 |
| 其他 |
| 机械净重 |
Kg |
29,000 |
33,400 |
38,400 |
43,400 |
36,400 |
41,400 |
46,400 |
| 机械毛重 |
kg |
32,000 |
37,100 |
43,400 |
48,400 |
40,100 |
46,400 |
51,400 |
-
标准功能与附件
- Fanuc 0i MD控制器
- 4500 rpm两段齿轮变速主轴
- 主轴齿轮及冷却系统
- 双油压缸及氮气辅助配重系统
- X轴导螺杆防震支撑装置(4m以上)
- 中央集中自动进给润滑装置
- 三轴润滑油独立收集装置
- 半罩式护罩
- 工作灯
- 三色警示灯
- 主轴锥孔清洁吹气
- 分离式手摇轮
- 操作侧清洁水枪及空气接口
- RS232接口
- 绝对式位置检出器
- 乔崴进FX系列人机接口
- 切削液系统(环状及喷管) (不适用于AC介面)
- 电器箱热交换器
- 工作台侧螺旋式切屑输送器
- 链式铁屑输送机
- 地基垫块及调整螺栓
- 工具箱
- 操作维修手册及控制电路数据
* 电控部分请参考各控制器功能
选购功能与附件
- 6000 rpm 两段齿轮变速主轴
- 8000 rpm/10000 rpm 皮带式主轴
- 油路刀把接口
- 主轴中心出水系统
- 三轴中空螺杆及冷却系统
- HEIDENHAIN全死循环光学尺
- 立柱加高200/300/400 mm
- 副工作台
- 油水分离装置
- 油雾冷却装置
- 旋转工作台
- 预留第四轴接口
- 三轴手摇轮
- 自动刀长量测
- 自动工件量测
- 手动90度头/延长头/万向头
- 变压器
- 集屑桶
